Điều gì phân biệt đường sắt S20 với các loại đường sắt hạng nhẹ khác?
Apr 27, 2026
Điều gì phân biệt đường sắt S20 với các loại đường sắt hạng nhẹ khác?

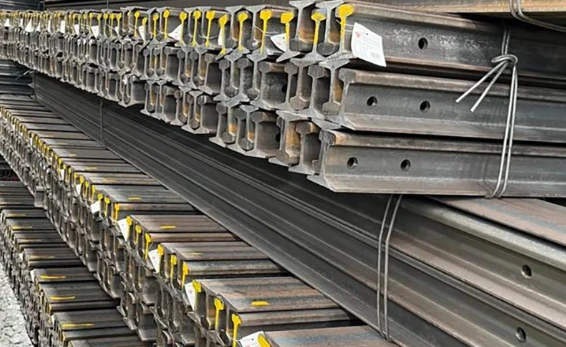

cácĐường ray thép S20, được điều chỉnh chủ yếu bởi tiêu chuẩn DIN 5901, là một cấu hình cụ thể của đường ray hạng nhẹ được sử dụng rộng rãi trong các nhà máy khai thác mỏ, công nghiệp và công trường xây dựng. Mặc dù nó có các đặc điểm chung của đường ray hạng nhẹ-được xác định là có trọng lượng dưới 30 kg/m-nhưng nó có các đặc điểm hình học và luyện kim độc đáo khiến nó khác biệt với các loại khác như dòng ASCE hoặc JIS.
Dưới đây là những yếu tố chính giúp phân biệt đường ray S20 với các đối tác của nó:

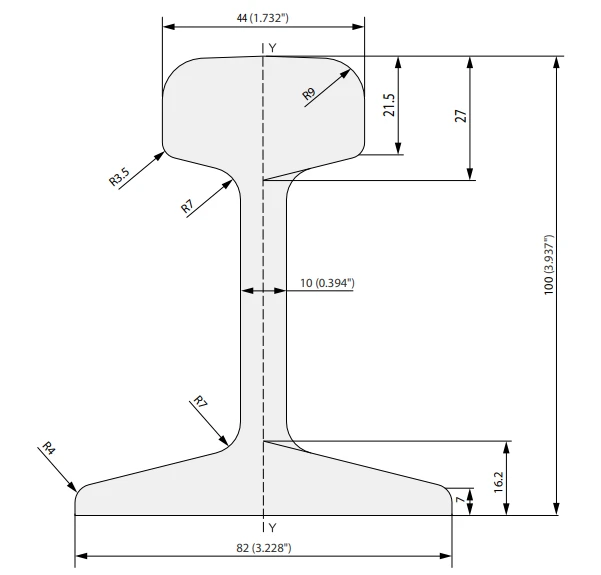

1. Hồ sơ hình học (Tiêu chuẩn DIN 5901)
Không giống như người MỹASCEhoặc tiếng NhậtJISđường ray nhẹ, S20 tuân theo các kích thước kỹ thuật nghiêm ngặt của Đức. Thiết kế của nó được tối ưu hóa cho việc vận chuyển khổ-hẹp trong đó việc phân bổ không gian và trọng lượng là rất quan trọng.
| Đặc điểm kỹ thuật | Đường sắt S20 (DIN 5901) | Ghi chú so sánh |
| Cân nặng | 19,80 kg/m | Nhẹ hơn một chút so với 22 kg/m (ASCE 45) nhưng nặng hơn S18. |
| Chiều cao đường sắt | 100,00 mm | Cung cấp một cấu hình thấp hơn, lý tưởng cho các mỏ dưới lòng đất với những hạn chế về chiều cao. |
| Chiều rộng đáy | 82,00mm | Đế rộng hơn so với chiều cao của nó mang lại sự ổn định vượt trội cho tà vẹt tạm thời hoặc tà vẹt không bằng phẳng. |
| Chiều rộng đầu | 44,00mm | Đầu hẹp hơn hầu hết các đường ray có trọng lượng từ 22kg trở lên, giúp giảm ma sát cho các xe đẩy có bánh-nhỏ chuyên dụng. |
2. Thành phần luyện kim
Đường ray S20 thường được sản xuất bằng các loại như55QhoặcQ235. Những vật liệu này cung cấp sự cân bằng cụ thể giữa độ cứng và độ dẻo:
- Khả năng hàn:Bởi vì những đường ray này thường được sử dụng trong các thiết lập tạm thời hoặc đường ray tròn trong các nhà máy nên chúng được thiết kế để dễ dàng hàn hoặc nối với các tấm chắn cá.
- Tính linh hoạt:Chúng có mức độ "có thể uốn cong" cao hơn so với các đường ray chở hàng nặng-(như 136RE), giúp chúng dễ dàng uốn cong hơn đối với các tuyến đường hầm mỏ hoặc nhà kho có bán kính- chật hẹp.
| Q235B | Tính chất cơ học | Thành phần hóa học(%) | |||||||||
| Sức mạnh năng suất | Độ bền kéo | Độ giãn dài | độ cứng | C | Sĩ | Mn | S | P | |||
| MPa | kg/mm2 | MPa | kg/mm2 | phút | HB | Nhỏ hơn hoặc bằng | Nhỏ hơn hoặc bằng | Nhỏ hơn hoặc bằng | |||
| Lớn hơn hoặc bằng | Lớn hơn hoặc bằng | ||||||||||
| 235 | 24 | 375-460 | 38-47 | 26% | 0.12-0.22 | 0.35 | 0.30-0.70 | 0.045 | 0.045 | ||
| 55Q | Tính chất cơ học | Thành phần hóa học(%) | |||||||||
| Sức mạnh năng suất | Độ bền kéo | Độ giãn dài | độ cứng | C | Sĩ | Mn | S | P | |||
| MPa | kg/mm2 | MPa | kg/mm2 | phút | HBW | Nhỏ hơn hoặc bằng | Nhỏ hơn hoặc bằng | ||||
| Lớn hơn hoặc bằng | Lớn hơn hoặc bằng | Lớn hơn hoặc bằng | Lớn hơn hoặc bằng | Lớn hơn hoặc bằng | |||||||
| 685 | 69 | 197 | 0.50-0.60 | 0.15-0.35 | 0.60-0.90 | 0.04 | 0.04 | ||||
3. Vòng bi-tải và ứng dụng
S20 được phân biệt bởi khả năng chịu tải cụ thể, thường xử lý tải trọng trục giữa3 đến 5 tấn.
- S20 so với Đường sắt hạng nặng:Đường ray hạng nặng tập trung vào-sự ổn định ở tốc độ cao và trọng lượng lớn (chở hàng hóa/hành khách). S20 tập trung vàokhả năng cơ động.

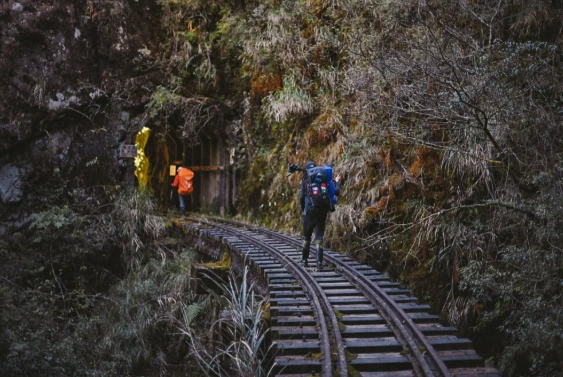

- Sử dụng điển hình:Nó là "con ngựa thồ" cho các nhà máy gạch, đường sắt xuyên rừng và các dự án đào hầm, nơi đường sắt cần được di chuyển hoặc mở rộng thường xuyên khi dự án tiến triển.
4. Hệ thống kết nối
Đường ray S20 sử dụng cụ thểđĩa cáVàlỗ bu lông(thường là 20 mm đến 22 mm) không thể thay thế được với các thanh ray nhẹ ASCE hoặc UIC tiêu chuẩn. Điều này có nghĩa là khi một hệ thống được thiết kế theo tiêu chuẩn DIN 5901 S20, các thành phần phụ trợ (kẹp, tấm và đầu rẽ) phải nằm trong hệ sinh thái tiêu chuẩn Châu Âu đó.
Ưu điểm của DIN 5901 S20 RAIL là gì?
Đường ray DIN 5901 S20 là loại có cấu hình tiêu chuẩn-trung bình, có trọng lượng-của Đức{4}}19,8 kg/m được sử dụng cho đường ray công nghiệp, cần cẩu và hậu cần. Ưu điểm chính bao gồm độ bền kết cấu cao cho tải trọng-trung bình, ứng dụng linh hoạt trong các nhà máy và hầm mỏ cũng như lắp đặt dễ dàng. Thiết kế đáy phẳng-của nó đảm bảo độ ổn định, trong khi các tùy chọn thép Q235B/55Q mang lại hiệu suất chống mài mòn-hiệu quả về chi phí hoặc độ bền-cao,{13}}.
Ưu điểm chính của ray DIN 5901 S20
- Hiệu suất và sức mạnh tối ưu:Cấu hình S20 (19,8 kg/m) được thiết kế cho tải trọng-trung bình, mang lại độ bền và độ ổn định tốt hơn so với các đường ray nhỏ hơn như S10 hoặc S14.
- Tài liệu có hiệu suất cao-:Được làm từ thép Q235B hoặc 55Q bền bỉ, đường ray được tối ưu hóa để chống mài mòn.
- Thiết kế ổn định và bền bỉ:Tiêu chuẩn DIN 5901 đảm bảo cấu hình đáy phẳng,-chất lượng cao,{2}}đảm bảo độ ổn định tuyệt vời, hiệu suất-lâu dài và giảm thiểu việc bảo trì.
- Ứng dụng công nghiệp đa năng:Thích hợp cho các môi trường đa dạng bao gồm đường sắt nhà máy, hệ thống cần cẩu nhà kho, hoạt động khai thác mỏ và cơ sở hạ tầng hậu cần.
- Độ chính xác cao và lắp ráp dễ dàng:Đường ray có dung sai sản xuất chặt chẽ (± 1% về kích thước) và tương thích với ốc vít tiêu chuẩn, cho phép tích hợp đơn giản và lắp đặt nhanh chóng.
- Tùy chọn tùy chỉnh:Có nhiều độ dài khác nhau (6m, 8m, 10m) để phù hợp với các thiết kế bố trí linh hoạt, khác nhau.
Câu hỏi thường gặp
- Ray S20 có giống ray 20 kg không?
Về mặt kỹ thuật thì không. "Đường sắt 20 kg" là một thể loại. S20 là một cấu hình DIN cụ thể trong danh mục đó với trọng lượng chính xác là 19,80 kg/m.
- Tại sao S20 cao hơn các loại ray 20kg khác?
Chiều cao tăng thêm mang lại "mômen quán tính" lớn hơn, làm cho đường ray cứng hơn và có khả năng chống uốn theo chiều dọc tốt hơn dưới áp lực của bánh xe cần cẩu.
- Tôi có thể sử dụng đường ray S20 với ốc vít ASCE của Mỹ không?
Không. Do kích thước ray S20 duy nhất (chiều cao 100 mm / đế 82 mm), bạn phải sử dụng các kẹp và tấm chắn cá tuân thủ DIN-.
- Vật liệu tốt nhất cho đường ray S20 là gì?
Đối với sử dụng công nghiệp, 55Q là loại cao cấp. Nó cung cấp SỨC MẠNH VẬT LIỆU RAIL S20 cao cần thiết để chống mài mòn và mỏi bề mặt.
- Đường ray S20 có hỗ trợ tải trọng cao hơn đường ray rộng hơn không?
Về mặt tải trọng trục dọc thì có. Chiều cao của nó cho phép nó xử lý hiệu quả hơn tới 3,5 tấn so với đường ray ngắn hơn có cùng trọng lượng.
ĐƯỜNG SẮT GNEEcung cấp đầy đủ các loại đường ray thép, từ cấu hình đường ray nhẹ như S20 đến cơ sở hạ tầng-hạng nặng, đảm bảo sự phù hợp chính xác cho bất kỳ dự án nào. Chúng tôi cung cấp các dịch vụ tùy chỉnh chuyên nghiệp, bao gồm cắt chính xác và khoan lỗ tùy chỉnh để phù hợp với nhu cầu cụ thể của bạnBản vẽ đường ray S20hoặc bố trí chung. Với kinh nghiệm sâu rộng của chúng tôi về hậu cần toàn cầu và cam kết về luyện kim-có độ tinh khiết cao, chúng tôi đảm bảo rằng đơn đặt hàng của bạn sẽ đến nơi an toàn và đúng giờ tại bất kỳ điểm đến nào trên toàn thế giới.
